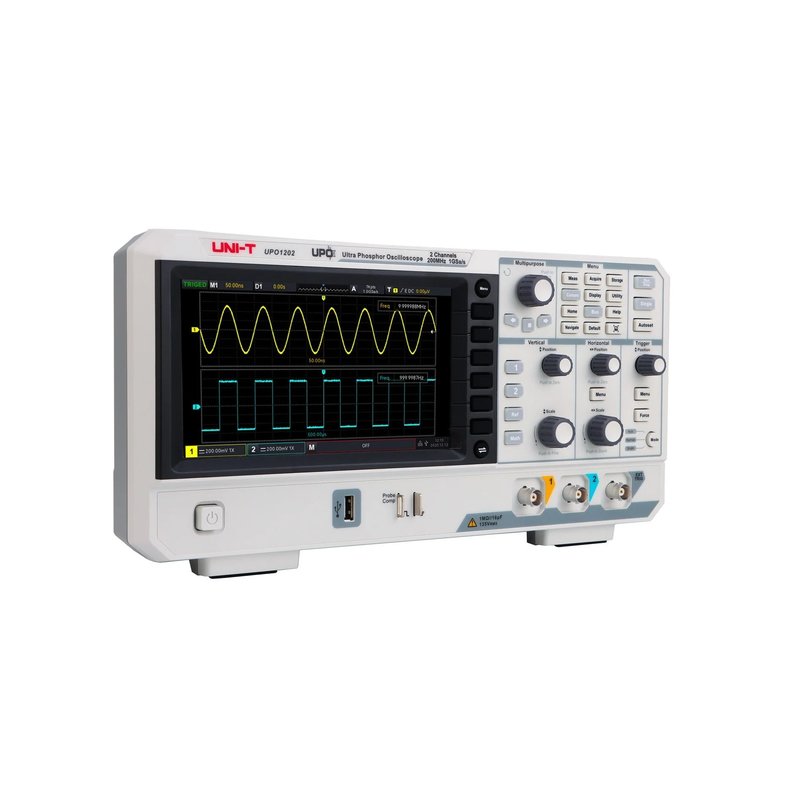

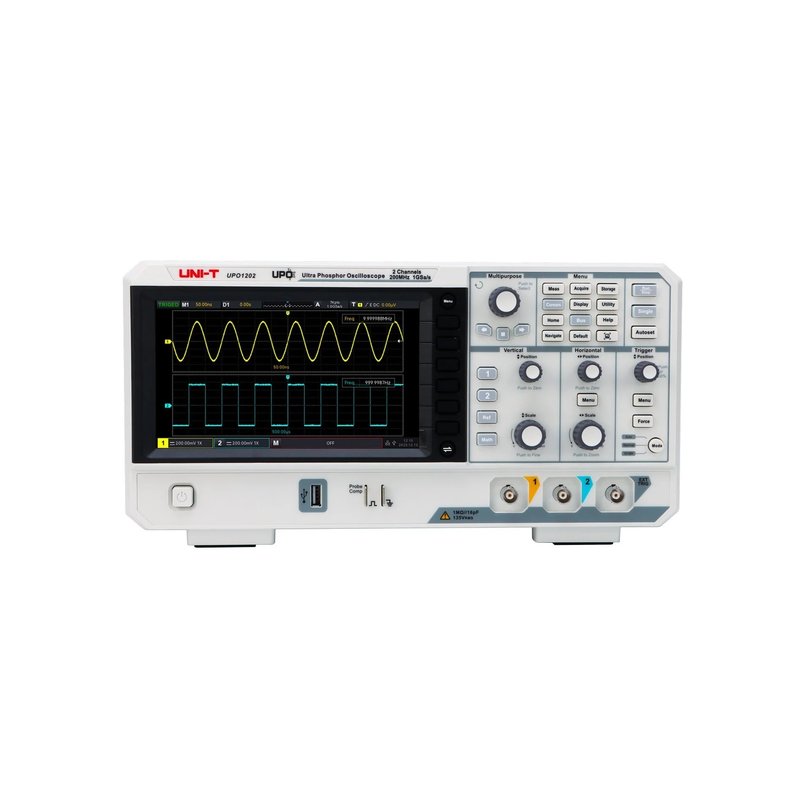

UNI-T UPO1202 – это настольный цифровой двухканальный осциллограф на основе технологии Ultra Phosphor 2.0 с полосой пропускания 200 МГц, частотой дискретизации в реальном времени 1 Гвиб/с, скоростью захвата осциллограмм до 500 тыс. осц/с в режиме Fast Acquire и глубиной памяти 56 МБ. Осциллограф относится к серии UPO1002, которая оснащена 7-дюймовым TFT-дисплеем с разрешением 800×480, поддерживает независимый модуль DVM, имеет расширенные функции декодирования триггера и шины, а также поддерживает аппаратное декодирование в реальном времени в пределах полной памяти. Осциллограф предназначен для использования в дизайне встроенных систем, приборостроении, бытовой электронике, автомобильной электронике, техническом обслуживании, образовании и других отраслях.
Особенности
- Дисплей на основе оригинальной технологии Fast Acquire Phosphor™
- Аппаратная запись в реальном времени с максимальной записью 120 тыс. осциллограмм
- Глубина памяти 56 МБ позволяет записывать осциллограммы в течение продолжительного времени и получать полную информацию о частотной области при высокой частоте дискретизации без искажения формы осциллограммы
- Благодаря памяти объемом 56 МБ скорость декодирования 3 протоколов (RS232/UART, I2C, SPI) достигает миллисекунд, что в сотни раз превышает скорость декодирования с помощью ПО и значительно повышает эффективность анализа
- 36 параметров измерения для быстрого измерения всех параметров и статистических функций
- Функция вычисления формы сигнала (БПФ, сложение, вычитание, умножение, деление, цифровой фильтр, логические операции и расширенные операции)
- Расширенная функция быстрого преобразования Фурье (БПФ) с 1 млн. точек с поддержкой настроек частоты, каскадной кривой, режима демодуляции и измерения маркеров
- Дополнительные экранные измерения и выбранная курсорная область измерения, настройка пороговых значений для точного анализа конкретных параметров
- Высокая скорость захвата форм сигнала: благодаря использованию инновационной технологии параллельной обработки цифровых сигналов дискретизация в стандартном режиме может достигать 100 тыс. осц./с, а режим быстрого захвата Fast Acquire позволяет достигать скорости 500 тыс. осц./с.
- Функция навигации обеспечивает 3 режима навигации по времени, маркеру и сегменту для быстрого нахождения целевой осциллограммы с поддержкой автоматической прокрутки для просмотра осциллограмм из памяти, с возможностью регулировки скорости для упрощения всестороннего наблюдения за тенденциями
- Встроенный цифровой вольтметр (DVM) для сигнализации превышения лимита
Технические характеристики
UNI-T UPO1102 | UNI-T UPO1202 | |
---|---|---|
Аналоговая полоса пропускания | 100 МГц | 200 Мгц |
Частота дискретизации | 1 Гвыб/с | |
Расчетное время нарастания (от 10 до 90%) (типичное) | ≤3,5 нс | ≤1,8 нс |
Количество каналов ввода/вывода | 2 | |
Метод выборки | Выборка в реальном времени | |
Режим выборки | Стандартный, обнаружение пиков, высокое разрешение, усреднение | |
Макс. глубина памяти | 56 МБ | |
Макс. скорость захвата осциллограмм | 100 000 осц./с, 500 000 осц./с (режим Fast Acquire) | |
Аппаратная запись и воспроизведение сигнала в реальном времени | 120 000 осциллограмм | |
Вертикальная система | ||
Входная связь | По постоянному току, переменному току, заземлению (GND) | |
Входной импеданс | 1 МОм ± 2% / 16 пФ ± 2 пФ | |
Коэффициент затухания щупа | Коэффициент измерения напряжения: 0.001X, 0.01X, 0.1X, 1X, 10X, 100X, 1000X, 2000X, заданное значение | |
Коэффициент ослабления по току: 5 мВ/А, 10 мВ/А, 50 мВ/А, 100 мВ/А, заданное значение | ||
Макс. входное напряжение | 135 В среднеквадратического напряжения | |
Вертикальное разрешение | 8 бит | |
Вертикальная шкала | 500 мкВ/дел. – 20 В/дел. | |
Диапазон смещения | ±8 дел. | |
Ограничение полосы пропускания (типичное) | 20 МГц | |
Низкочастотная характеристика | Соединение переменного тока, -3 дБ, ≤5 Гц (на BNC) | |
Точность усиления постоянного тока | ±3,0% полной шкалы | |
Точность смещения постоянного тока | ±(2% + 0,1 дел. + 2 мВ) | |
Изоляция между каналами (типовая) | Между постоянным током и макс. значением полосы пропускания: >40 дБ | |
Горизонтальная система | ||
Диапазон временной развертки | 1 нс/дел. – 1000 с/дел. (Отображение текущей частоты дискретизации, глубины памяти) |
|
Точность временной развертки | ≤±(50 + 2 × эксплуатационный ресурс) ч/млн | |
Диапазон времени задержки временной развертки | Перед запуском (отрицательная задержка): ≥1 дел. ширины экрана После запуска (положительная задержка): 1 с – 10 с |
|
Режим временной развертки | Y-T, X-Y, Roll | |
Триггер | ||
Диапазон уровня триггера | Внутренний: ± 5 интервалов от центра экрана Внешний: EXT ± 7 В |
|
Режимы запуска | Автоматический, обычный, одинарный | |
Задержка запуска | 100 нс – 10 с | |
Соединение триггера | DC: Пропускает все компоненты сигнала AC: Компонент постоянного тока, блокирующий входной сигнал Отклонение высоких частот: Ослабляет высокочастотные компоненты выше 40 кГц Отклонение низких частот: Блокирует компонент постоянного тока и ослабляет низкочастотные компоненты ниже 40 кГц Отклонение шума: Подавление высокочастотного шума в сигнале с целью сокращения вероятности ошибочного запуска осциллографа |
|
Запуск по фронту (Edge) | ||
Фронт | Восходящий, нисходящий, оба | |
Источник | CH1, CH2, линия AC, EXT | |
Запуск по ранту (Runt) | ||
Временной промежуток | >, <, ≤ ≥, отсутствует | |
Полярность | Положительная, отрицательная | |
Продолжительность импульса | 8 нс – 10 с | |
Источник | CH1, CH2 | |
Запуск по нарушению параметров окна (Window) | ||
Полярность | Нарастающая, спадающая, обе | |
Временной промежуток | Вход, выход, время | |
Заданное время | 8 нс – 10 с | |
Источник | CH1, CH2 | |
Запуск по N-ному фронту (Nth Edge) | ||
Фронт | Нарастающий, спадающий | |
Мертвый интервал | 8 нс – 10 с | |
Количество фронтов | 1 – 65535 | |
Источник | CH1, CH2 | |
Запуск по временной задержке срабатывания (Delay) | ||
Тип фронту | Нарастающий, спадающий | |
Временной промежуток | >, <, ≤ ≥, отсутствует | |
Время задержки | 8 нс – 10 с | |
Источник | CH1, CH2 | |
Запуск по продолжительности лимита времени (Timeout) | ||
Фронт | Нарастающий, спадающий, оба | |
Время ожидания | 8 нс – 10 с | |
Источник | CH1, CH2 | |
Запуск по кодовой комбинации (Pattern) | ||
Кодовая комбинация | H, L, X, нарастающая, спадающая | |
Источник | CH1, CH2 | |
Запуск по продолжительности (Duration) | ||
Кодовая комбинация | H, L, X | |
Временной промежуток | >, <, ≤ ≥ | |
Продолжительность | 8 нс – 10 с | |
Источник | CH1, CH2 | |
Запуск по времени установки данных и удержания (Setup & Hold) | ||
Фронт тактового импульса | Нарастающий, спадающий | |
Тип данных | H, L | |
Время установки | 8 нс – 1 с | |
Время удержания | 8 нс – 1 с | |
Источник | CH1, CH2 | |
Запуск по ширине импульса (Pulse Width) | ||
Полярность | Положительная, отрицательная | |
Временной промежуток | >, <, ≤ ≥ | |
Ширина импульса | 2 нс – 4 с | |
Источник | CH1, CH2, линия AC, EXT | |
Запуск по наклону фронта (Slope) | ||
Полярность | Положительная, отрицательная | |
Временной промежуток | >, <, | |
Продолжительсность | 8 нс – 1 с | |
Источник | CH1, CH2 | |
Запуск по видео (Video) | ||
Стандарт | Поддерживает стандартные системы трансляции NTSC, PAL и SECAM с количеством каналов от 1 до 525 (NTSC) и от 1 до 625 (PAL/SECAM) | |
Источник | CH1, CH2 | |
Запуск по декодированию шины (Decoding) | ||
Тип декодирования | RS232/UART, I2C, SPI | |
Количество декодировок | 1 | |
Измерения | ||
Курсорные измерения | Разница напряжений между курсорами (△ В) Временная разница между курсорами (△ T) Обратное к △ T (Гц) (1/△ T) |
|
Напряжение и время точки формы сигнала | ||
Отображение курсора в автоматических измерениях | ||
Автоматические измерения | 36 параметров: Maximum, Minimum, Top, Base, Amplitude, Peak-Peak, Middle, Average, Average-Cycle, RMS, RMS-Cycle, AC RMS, Period, Frequency, Risetime, Fall time, Rise Delay, Fall Delay, +Width, -Width, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF, +Duty, -Duty, Area, Area-Cycle, Overshoot, Preshoot, Phase, Pulse count | |
Тип измерений | Одновременное отображение 5 видов измерения параметров | |
Диапазон измерений | Основная временная развертка, временная развертка масштабирования, область курсора | |
Статистика измерений | Среднее, максимум, минимум, среднеквадратическое отклонение, количество | |
Частотомер | 6-разрядный аппаратный частотомер | |
Измерения XY | Время, декартовая система координат, полярная система координат, произведение, коэффициент | |
Математические операции | ||
Математическая обработка сигналов | A+B, A-B, A×B, A/B, БПФ, редактируемые расширенные операции (Log, Exp, Sin, Cos, Tan, Sqrt), логические функции | |
Максимальное количество точек БПФ | 1 млн | |
Отображение БПФ | Разделенный экран, Полноэкранный режим, Независимый режим, WaterFall-1, WaterFall-2 | |
Вертикальная шкала БПФ | В среднеквадратичное, дБВ | |
БПФ | Спектральный диапазон: Начальная частота, конечная частота, центральная частота, диапазон | |
Режим детектирования: Нормальный, средний, макс. удержание, мин. удержание | ||
Маркер: Тип маркера, точки маркера, список маркеров | ||
Фильтр | Низких частот, высоких частот, полосовой, режекторный | |
Логические операции | AND, OR, NOT, XOR | |
Функции | Sin, Cos, Sinc, Tan, Sqrt, Exp, Log, ln, Floor, ABS, Acos, Asin, Atan, Sinh, Tanh, Ceil, Cosh, Fabs | |
Физические характеристики | ||
Дисплей | 7-дюймовый ЖК TFT дисплей 800×480 | |

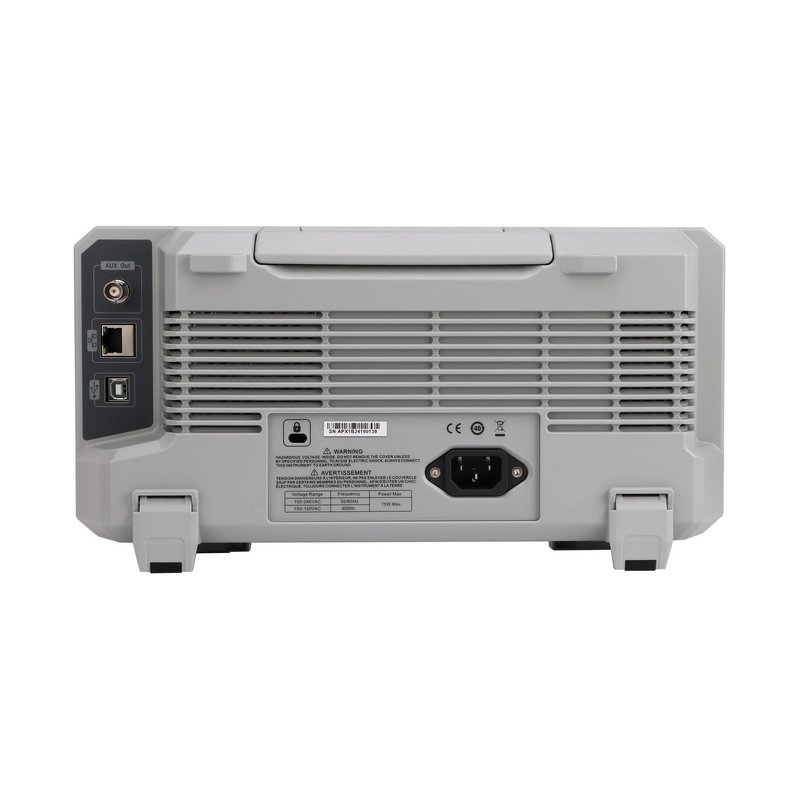

Интерфейс | USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail, DVM) | |
Питание | 100 – 240 В переменного тока (колебания ±10%), 50 Гц/60 Гц | |
Энергопотребление | 75 Вт макс. | |
Предохранитель | 3 А, класс T, 250 В | |
Охлаждение | Принудительное вентиляторное | |
Температура эксплуатации | 0 – 40°C | |
Интервал калибровки | 1 год | |
Габариты | 336 × 164 × 105 мм | |
Вес | 2,5 кг |
Загрузки
Технические данные
Скачать технические данные цифровых осциллографов UNI-T серии UPO1002 (англ.)
Руководство по быстрому запуску
Скачать руководство по быстрому запуску цифровых осциллографов UNI-T серии UPO1002 (англ.)
Руководство пользователя
Скачать руководство пользователя по цифровым осциллографам UNI-T серії UPO1002 (англ.)
Руководство по программированию
Скачать руководство по программированию цифровых осциллографов UNI-T серии UPO1002 (англ.)
Комплектация
- Цифровой осциллограф UNI-T UPO1202 — 1 шт.
- Кабель питания — 1 шт.
- USB-кабель для передачи данных — 1 шт.
- Пассивный осциллографический щуп — 1 шт.
