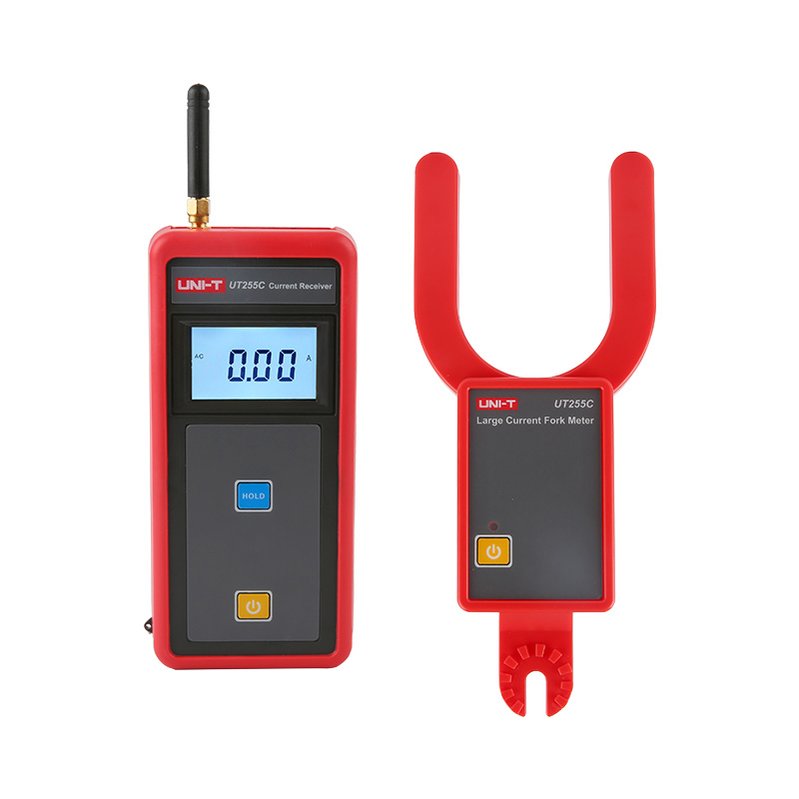

UNI-T UT255C — это профессиональное устройство с вилочной конструкцией, специально спроектированное для точного и безопасного измерения тока высокого напряжения (AC 0,00 A~9999 A). Прибор оснащен инновационным U-образнымы клещами, благодаря которым измерения в полевых условиях становятся простыми и быстрыми.
Устройство широко используется на энергетических объектах, таких как подстанции и электростанции, а также в промышленном, горнодобывающем секторе, на испытательных станциях и в службах технического обслуживания электрооборудования.
Особенности
- U-образная форма клещей для простоты эксплуатации
- Измерение больших токов (до 9999 A)
- Беспроводная передача данных (до 100 м)
- Большой диаметр захвата (до φ68 мм)
- Легкий, выдвижной изоляционный стержень (до 3,6 м)
- Хранение данных (до 99 записей)
Технические характеристики
| Функции | 1. Измерение высоковольтного переменного тока; 2. Измерение низковольтного переменного тока; 3. Онлайн-мониторинг переменного тока |
| Диапазон измерения тока |
0,00 А ~ 9999 А (50/60 Гц, автоматический); разрешение 0,01 А разрешение; точность ±2 % ±5 ед. отсчета |
| Диапазон напряжения проводника | до 60 кВ (для неизолированного проводника; с выдвинутым изоляционным стержнем) |
| Класс напряжения изоляционного стержня | 110 кВ |
| Источник питания | щелочные батареи DC 6В (1,5 В AAA × 4 шт.) |
| Режим измерения | бесконтактный, U-образные клещи |
| Режим передачи данных | беспроводная передача 433 МГц; дальность передачи: до 100 м |
| Частота выборки | 2 измерения в секунду |
| Дисплей | ЖК-дисплей на 4 разряда с подсветкой; размер: 47 × 28,5 мм |
| Автоматический выбор диапазона | √ |
| Хранение данных | до 99 записей |
| Индикатор перегрузки | отображается символ "OL A" |
| Индикатор отсутствия сигнала | динамически отображается символ "no—" |
| Автоотключение | примерно через 15 минут |
| Индикатор уровня заряда батареи | √ |
| Уровень напряжения изоляционного стержня | 110 кВ |
| Размеры изоляционного стержня | диаметр: Φ45 мм длина: 850 мм (в сложенном виде); 3600 мм (в разложенном виде) |
| Габариты прибора | измеритель: 107×252×31 мм (Ш×В×Г) ресивер: 78×165×42 мм размер клещей: φ68 мм |
| Вес | измеритель: 235 г (включая батареи) ресивер: 280 г (включая батареи) общий вес: 2300 г (включая изоляционный стержень и батареи) |
| Рабочие условия | −10°C ~ +40°C; ≤80% относительной влажности |
| Помехи | избегать помех от сигналов на частотах 315 МГц и 433 МГц |
| Электрическая прочность | AC 220 кВ (среднеквадратичное значение) между концами полностью выдвинутого изоляционного стержня |
| Конструкция | тип II, защита от капель воды |
Руководство пользователя
Загрузить руководство пользователя для UNI-T UT255C (англ.).
Комплектация
- Цифровые токоизмерительные клещи UNI-T UT255C:
- Измеритель — 1 шт.

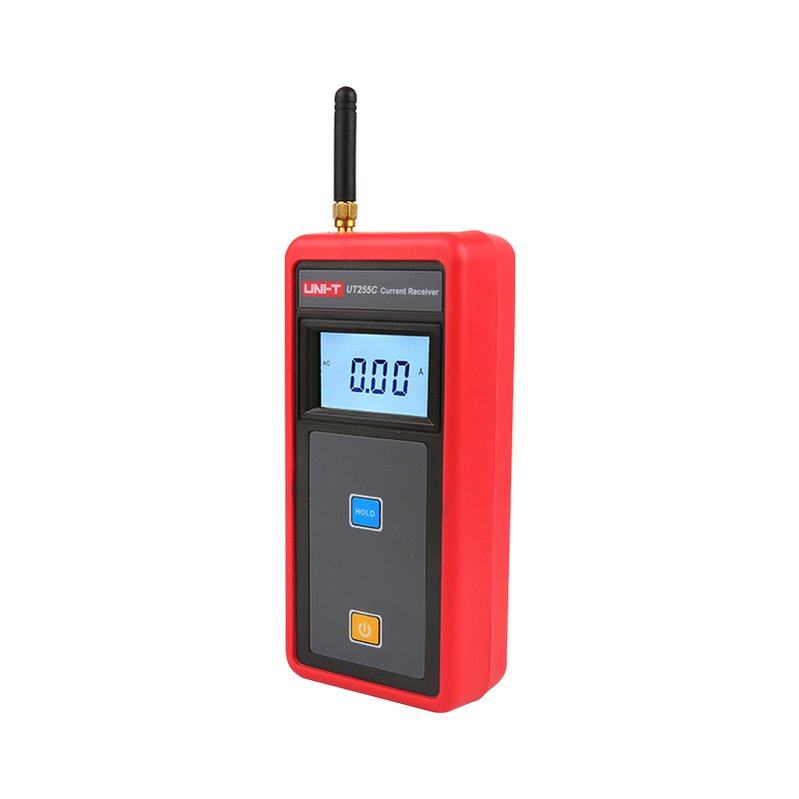

- Ресивер — 1 шт.
- Антенна — 1 шт.
- Изоляционный стержень — 1 шт.
- Батарейки 1,5 В AAA — 4 шт.
- Кейс — 1 шт.
