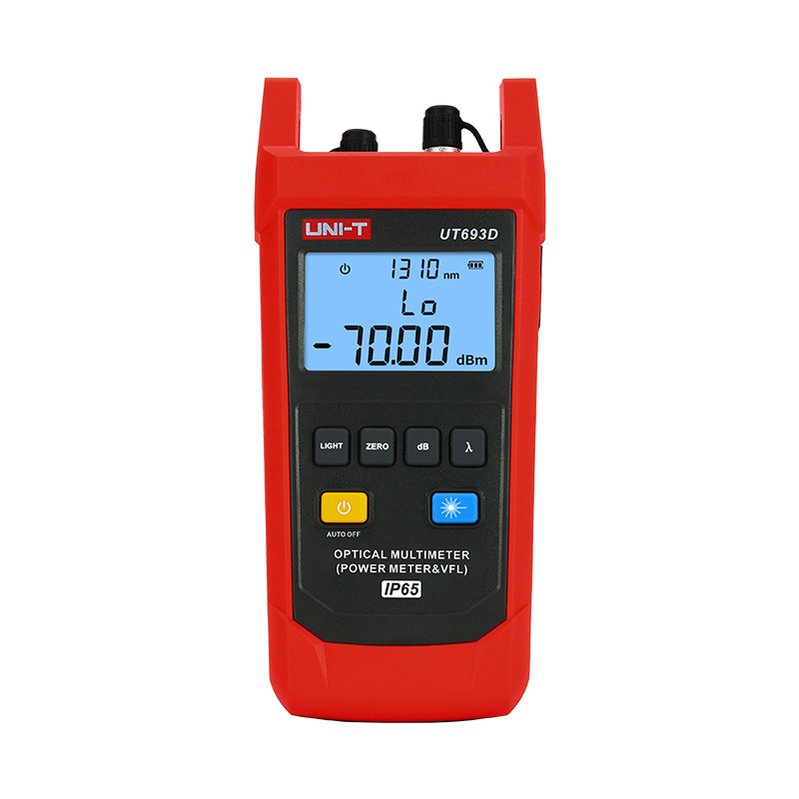

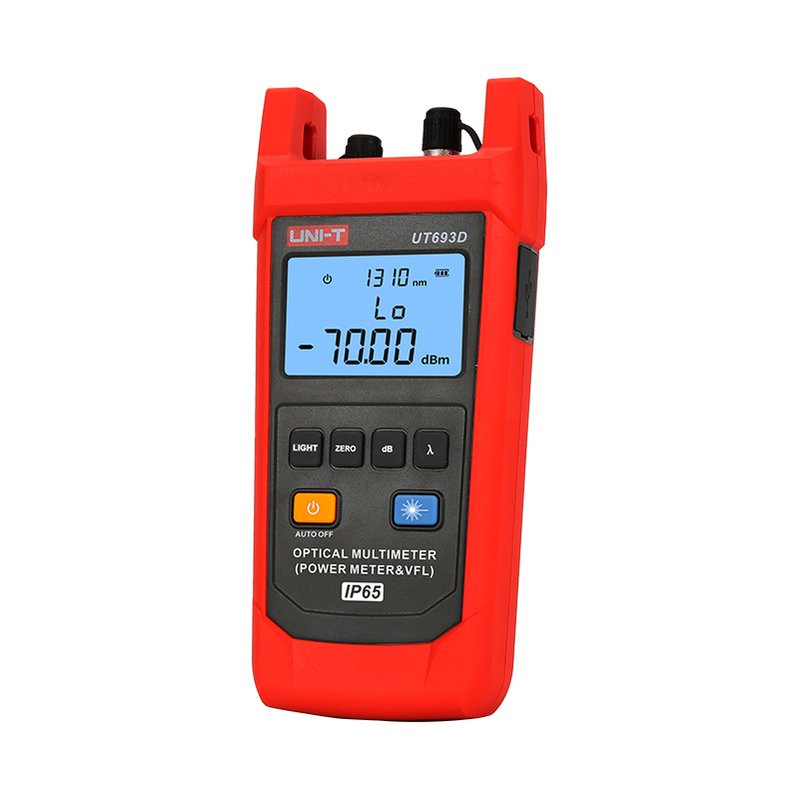

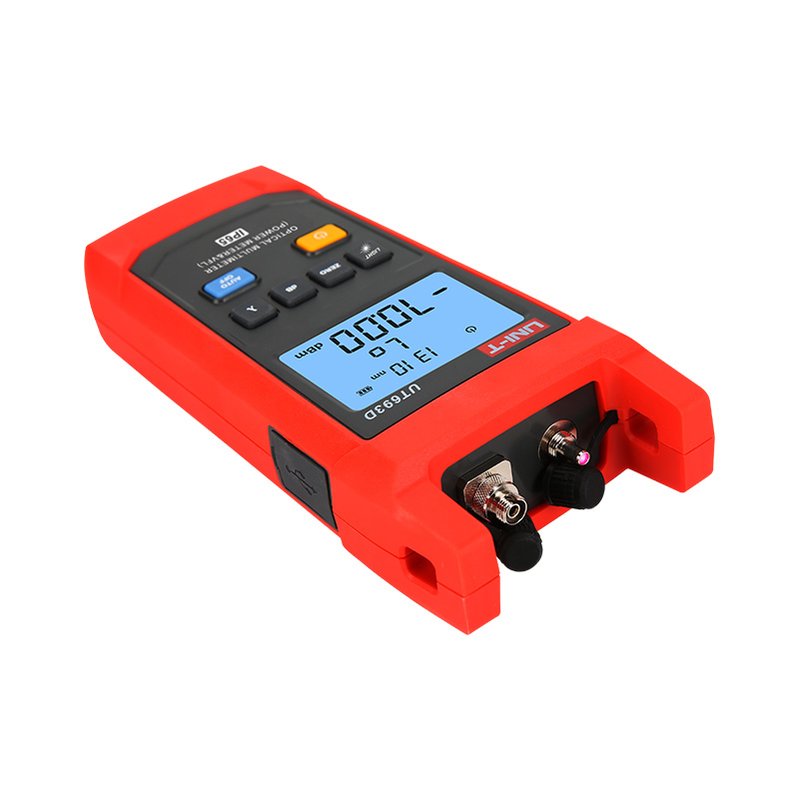

UNI-T UT693D – это портативный прибор, предназначенный для непрерывного измерения мощности оптического сигнала. Управляется с помощью маломощного однокристального микропроцессора, имеет широкий функционал и оснащен визуальным локатором повреждений с мощностью 10 мВт. В приборе используется встроенный детектор для защиты. Кроме того, он имеет степень защиты IP65 от воды и пыли, подсветку дисплея, функцию автоматического отключения, запоминание длины волны, функцию калибровки пользователем и сверхширокий диапазон измерения оптической мощности. Широко используется при строительстве и обслуживании волоконно-оптических линий связи, в системах оптической связи, волоконно-оптической сенсорике, оптическом кабельном телевидении и других областях.
Особенности
- Сертификация: CE, UKCA
- Строительство и обслуживание волоконно-оптических линий
- Оптоволоконная связь
- Оценка оптического оборудования
- Производство, установка, эксплуатация и обслуживание волоконно-оптических систем передачи
- Оптическое проектирование, обслуживание производственных предприятий и объектов
Технические характеристики
| Измеритель оптической мощности | диапазон длины волны | 800 нм ~ 1700 нм |
| калиброванные длины волн | 850 нм, 980 нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм, 1650 нм | |
| диапазон измерения | -70~10 дБм | |
| погрешность | ±5% | |
| разрешение дисплея | линейное: 0,1%, логарифмическое: 0,01 дБм | |
| разъемы | FC/SC/ST | |
| тип детектора | InGaAs | |
| Визуальный локатор повреждений | длина волны | 650 нм ±10 нм |
| мощность | 10 мВт (длина измеряемого волокна: примерно 8~10 км) | |
| режим | непрерывный/импульсный | |
| разъемы | FC/SC/ST | |
| Индикатор разряда батареи | √ | |
| Автоматическое отключение питания | √ | |
| Класс защиты | IP65 | |
| Тест на падение | 2 м | |
| Питание | батарейка 1,5 В (LR6) × 3 | |
| Дисплей | 63 мм × 40 мм | |
| Вес (нетто) | 300 г | |
| Габариты | 189 мм × 87 мм × 45 мм | |
Руководство пользователя
Загрузить руководство пользователя для UNI-T UT693D (англ.).
Комплектация
- Измеритель оптической мощности UNI-T UT693D — 1 шт.
- Батарейки — 3 шт.
- Сумка для переноски — 1 шт.
