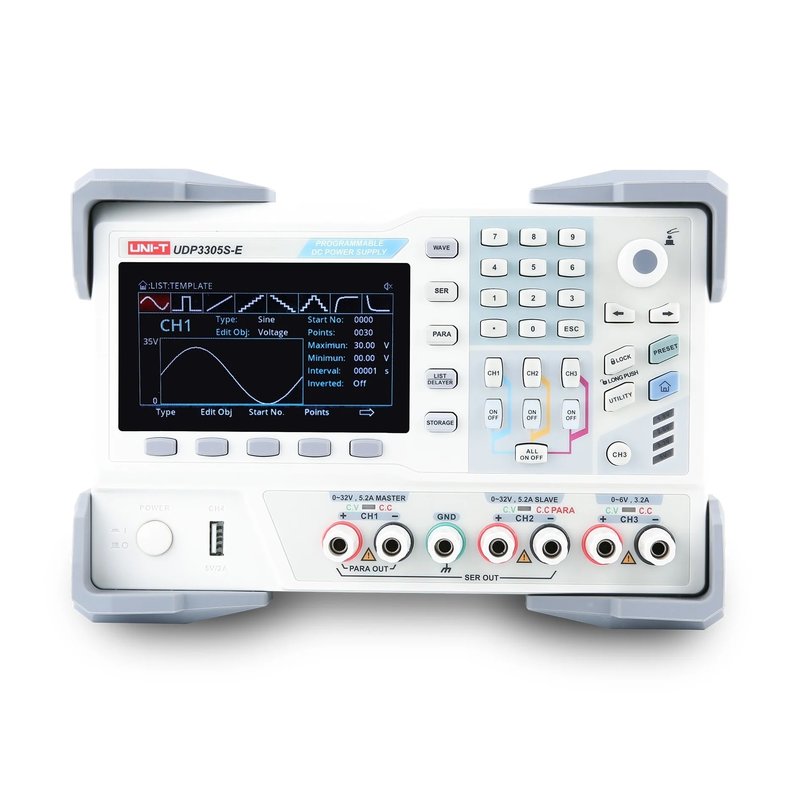

UNI-T UDP3305S-E – це високопродуктивне програмоване лінійне джерело живлення постійного струму. Воно має зрозумілий інтерфейс користувача з РК-дисплеєм, відмінні показники продуктивності, безліч функцій аналізу та інтерфейсів зв’язку. Прилад розроблений для широкого кола завдань – від навчальних і наукових до промислових. Він пропонує доступне та універсальне рішення для тестування та вимірювань.
Особливості
- Максимальна потужність – до 373 Вт, вихід кожного каналу керується окремо
- Чотири незалежні канали: CH1/CH2: 0~30 В / 5 А, CH3: 0~6 В / 3 А, CH4: 5 В / 2 А (USB)
- Багаторівневий захист: від перенапруги, перевантаження по струму та перегріву
- Незалежне керування виходом CH1/CH2/CH3
- Відмінна стабілізація навантаження та мережі живлення
- Наднизький рівень пульсацій та шуму на виході
- Функція внутрішнього з’єднання за схемою послідовного та паралельного підключення
- Лінійно програмована напруга та струм
- 4,3-дюймовий TFT-дисплей з одночасним відображенням параметрів та стану трьох каналів
- Режим списку/затримки для керування виходом за напругою та струмом
- Функція зовнішнього тригера реалізації промислової автоматизації
- Інтерфейси: USB Host, USB Device, LAN, RS232, цифрове введення/виведення
- Функція відображення форми сигналу: прилад відображає форму сигналу напруги/струму в реальному часі, а також цифрові значення напруги, струму та потужності, полегшуючи контроль за вихідними параметрами
- Автоматичне регулювання швидкості обертання вентилятора в залежності від умов роботи для зниження шуму
- Функція діагностики несправностей вентилятора та сигналізація
- 10 осередків пам’яті для збереження та виклику налаштувань, підтримка читання та запису на USB-накопичувач
- Високоточне відображення: п’ять знаків для напруги, чотири – для струму; роздільна здатність: 10 мВ / 1 мА
- Функція блокування клавіш для захисту від випадкового натискання
- Підтримка дистанційного керування за протоколом SCPI
Технічні характеристики
| Модель | UDP3305S-E | UDP3305S | |
|---|---|---|---|
| Номінальні вихідні параметри | напруга | CH1 і CH2: 0-30 В CH3: 0-6 В CH4: 5 В (USB-вихід) |
|
| струм | CH1 і CH2: 0-5 А CH3: 0-3 А CH4: 2 А (USB-вихід) |
||
| потужність | 328 Вт | ||
| Режим стабілізації напруги | коефіцієнт стабілізації | по мережі: ≤ 0,01%+2 мВ | |
| по навантаженню: ≤ 0,01%+2 мВ | |||
| пульсації та шум | < 350 мкВ RMS / 2 мВ пік-пік (5 Гц–1 МГц) | ||
| час обробки команди | < 10 мс | ||
| час реакції | ≤50 мкс (50% коливання навантаження, мінімальне навантаження 0,5 А) | ||
| Режим стабілізації струму | коефіцієнт стабілізації | по мережі: ≤ 0,01%+250 мкА | |
| по навантаженню: ≤ 0,01%+250 мкА | |||
| пульсації струму | ≤ 2 мА RMS | ||
| Режим відстеження | паралельне підключення | по мережі: ≤ 0,01%+2 мВ | |
| по навантаженню: ≤ 0,01%+2 мВ | |||
| послідовне підключення | по мережі: ≤ 0,01%+3 мВ | ||
| по навантаженню: ≤ 300 мВ | |||
| помилка відстеження | ≤ 0,5%+10 мВ (10-30 В без навантаження) ≤ 0,5%+30 мВ (0-9,99 В без навантаження) при підключеному навантаженні ≤ 300 мВ |
||
| Вимірювання | індикація | напруга: 4-розрядний 4,3" РК-дисплей | напруга: 5-розрядний 4,3" РК-дисплей |
| струм: 4-розрядний 4,3" РК-дисплей | |||
| роздільність програмування | напруга: 10 мВ | напруга: 1 мВ | |
| струм: 1 мА | |||
| роздільність зворотного зчитування | напруга: 10 мВ | напруга: 1 мВ | |
| струм: 1 мА | |||
| точність програмування (25±5℃) | напруга: ± (0,03% + 20 мВ) | напруга: ± (0,03% + 10 мВ) | |
| струм: ± (0,2% + 5 мА) | |||
| точність зворотного зчитування (25±5℃) | напруга: ± (0,1% + 20 мВ) | напруга: ± (0,3% + 10 мВ) | |
| струм: ± (0,15% + 5 мА) | |||
| Час реакції програмування за напругою (1% від повної зміни) | CH1 | зростання: повне навантаження <50 мс; без навантаження < 30 мс | |
| падіння: повне навантаження <45 мс; без навантаження < 400 мс | |||
| CH2 | зростання: повне навантаження <50 мс; без навантаження < 30 мс | ||
| падіння: повне навантаження <45 мс; без навантаження < 400 мс | |||
| CH3 | зростання: повне навантаження <15 мс; без навантаження < 13 мс | ||
| падіння: повне навантаження <22 мс; без навантаження < 100 мс | |||
| Температурний коефіцієнт на ℃ (% від виходу + зміщення) | CH1 | напруга: 0,01% + 5 мВ | |
| струм: 0,01% + 2 мА | |||
| CH2 | напруга: 0,01% + 5 мВ | ||
| струм: 0,01% + 2 мА | |||
| CH3 | напруга: 0,01% + 2 мВ | ||
| струм: 0,01% + 2 мА | |||
| Канал 4 (USB-вихід) | вихідна напруга | 5 В ± 0,25 В | |
| вихідний струм | 2 А | ||
| Вхід | напруга | AC 100 В / 120 В / 220 В / 230 В ±10% | |
| частота | 50/60 Гц | ||
| потужність | макс. 600 Вт | ||
| плавкий запобіжник | AC220В: T4AL250V | ||
| AC110В: T8AL250V | |||
| Температура експлуатації | 0℃ до +40℃ | ||
| Температура зберігання | -10℃ до +60℃ | ||
| Вологість | 20% до 80% відносної вологості | ||
| Висота | менше ніж 2000 метрів | ||
| Ступінь забруднення | 2 | ||
| Вага | 10,2 кг | ||
| Габарити (Ш×В×Г) | 355 мм × 240 мм × 168 мм | ||
Посібник користувача
Завантажити посібник користувача для UNI-T UDP3305S-E (англ.).
Комплектація
- Блок живлення UNI-T UDP3305S-E — 1 шт.
- Кабель живлення — 1 шт.
- USB-кабель — 1 шт.
- Штекер на 5 контактів — 1 шт.
