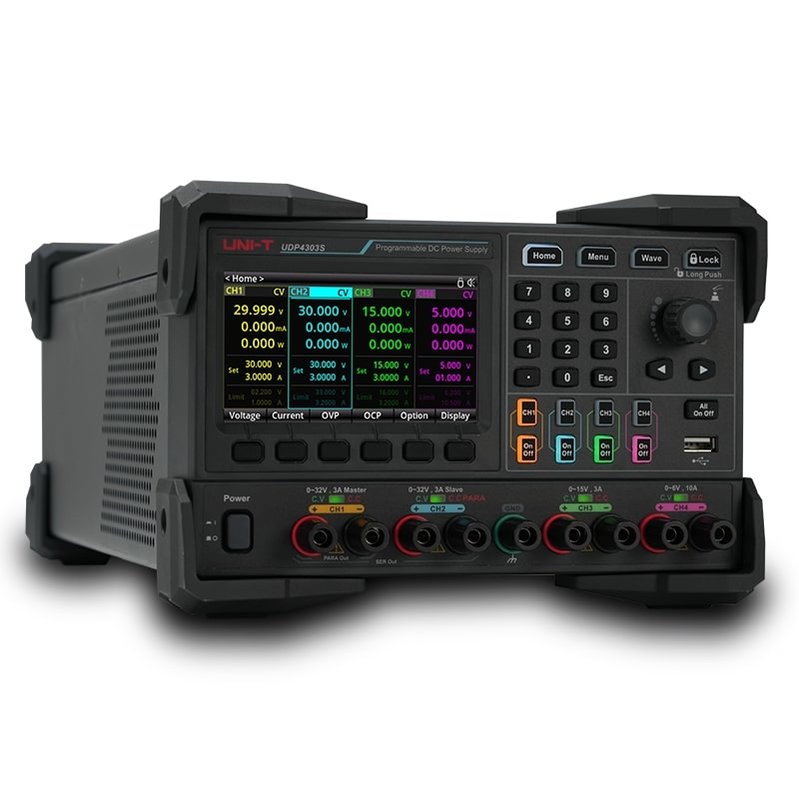

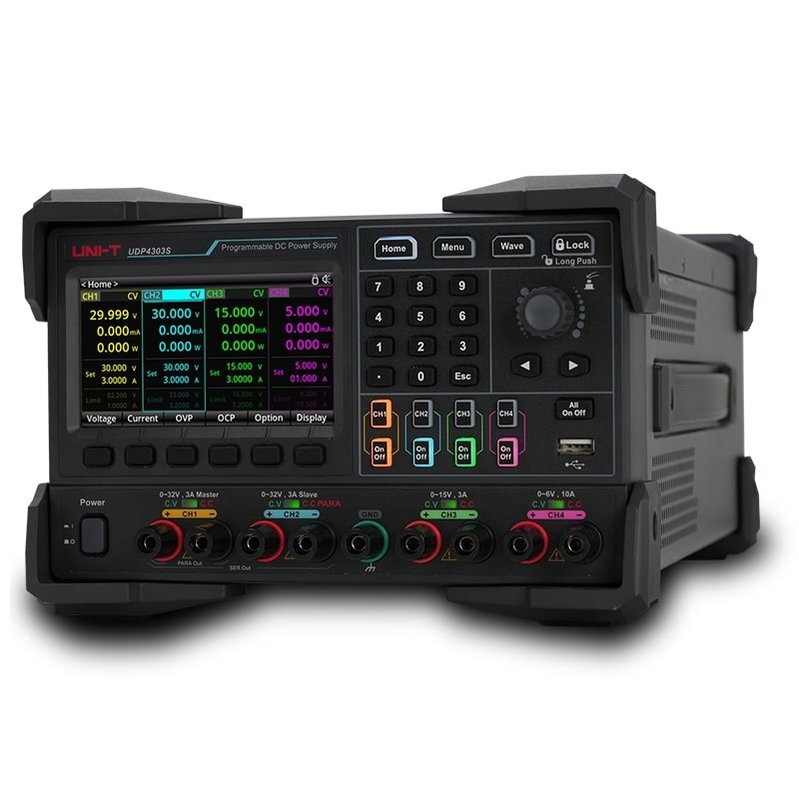

UNI-T UDP4303S – програмоване лінійне джерело живлення постійного струму з двома каналами 32 В/3 А, одним 15 В/3 А та ще одним 6 В/10 А. Забезпечує низьку регуляцію навантаження і низький рівень пульсацій, при цьому кожен канал ізольований від інших. Усі чотири канали підтримують функцію дистанційного вимірювання (чотирипровідне під’єднання). Канали 1 і 2 підтримують внутрішнє послідовне та паралельне з’єднання, що робить пристрій універсальним для різних застосувань.
Пристрій оснащений інтерфейсом RS232, підтримує протокол SPI, Ethernet та кілька цифрових інтерфейсів вводу/виводу, що забезпечує можливість віддаленого керування. Кольоровий РК-дисплей 4,3 дюйма забезпечує зручне керування всіма функціями пристрою: налаштуванням виходів за списком та з затримкою, запуском за тригером, моніторингом, записом даних, відображенням форм сигналів, передустановками вихідних параметрів, системними налаштуваннями, вибором мови, а також доступом до вбудованого вебінтерфейсу.
Особливості
- 32 В/3 А, 32 В/3 А, 15 В/3 А, 6 В/10 А
- Електрична ізоляція між 4 каналами, незалежні виходи, максимальна вихідна потужність 297 Вт
- 4,3-дюймовий TFT-РК дисплей
- Підтримка внутрішнього послідовного та паралельного з’єднання для каналів 1 та 2
- Висока роздільна здатність за струмом: 1 мкА
- Можливість вимірювання та відображення динамічних діапазонів струму
- Відмінна точність програмування та зворотного зчитування
- Швидкий час відгуку на перехідні процеси: < 50 мкс

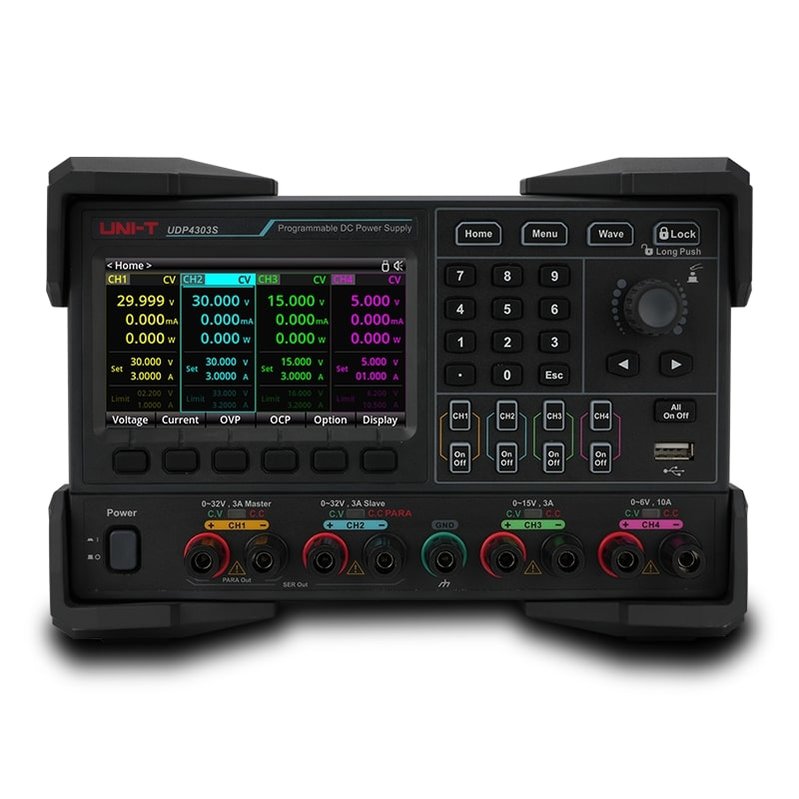

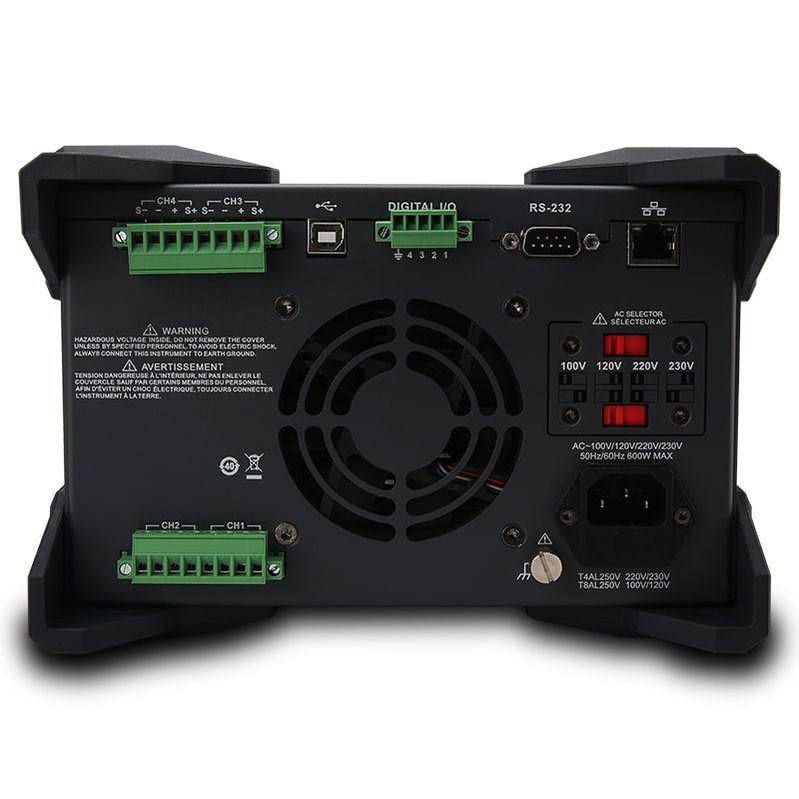

- Вихідні роз’єми на передній та задній панелях
- Підтримка 2-провідного та 4-провідного дистанційного вимірювання
- Підтримка до 512 послідовних вихідних груп з мінімальним часом утримання 1 мс та вбудованими базовими формами сигналів
- Низький рівень пульсацій та шуму: < 350 мкВ RMS / 2 мВ пік-пік
- Час обробки команди: < 10 мс
- Автоматичне перемикання між діапазонами низького та високого струму
- Підтримка таймерного виходу, аналізу енергоспоживання (IoT), запису та аналізу даних
- Підтримка імпульсних струмів з мінімальною тривалістю 1 мс
- Сумісність з формфактором 3U, половинна ширина стійки
- Підтримка керування з комп’ютера
- Багаторівневий захист: OVP/OCP/OTP/Sense; час спрацьовування захисту струму (OCP) можна задавати від 0 до 1000 мс
- Вимірювання низького та високого струму з високою швидкістю вибірки: 8 квиб/с при повній кількості каналів
- Різноманітні стандартні інтерфейси: USB Host, USB Device, RS-232, Sense, LAN та цифрове введення/виведення (на основі SCPI)
Технічні характеристики
| Номінальні вихідні параметри | напруга | канали 1 і 2: 0-32 В×2 канал 3: 0-15 В канал 4: 0-6 В |
| струм | канали 1 і 2: 0-3 А×2 канал 3: 0-3 А канал 4: 0-10 А |
|
| потужність | 297 Вт | |
| Режим стабілізації напруги | коєфіцієнт стабілізації | по мережі: < 0,01% + 2 мВ |
| по навантаженню: < 0,01% + 2 мВ | ||
| пульсації та шум | < 350 мкВ RMS / 2 мВ пік-пік (20 Гц-20 МГц) | |
| час відгуку на перехідний процес | < 50 мкс (менше ніж 50 мкс для відновлення в межах ±15 мВ після стрибка навантаження від 50% до 100%) |
|
| час обробки команди | < 10 мс | |
| діапазон вихідної напруги | плавно регулюється від 0 до номінального значення | |
| Режим стабілізації струму | коєфіцієнт стабілізації | по мережі: < 0,01% + 250 мкА |
| по навантаженню: < 0,01% + 250 мкА | ||
| пульсації струму | < 2 мА RMS | |
| діапазон вихідного струму | плавно регулюється від 0 до номінального значення | |
| Вимірювання | зображення | напруга: 5-розрядна; РК-дисплей |
| струм: 5 розрядів (при виході 10 А на 4 каналі – 6 розрядів) | ||
| роздільність програмування | напруга: 1 мВ | |
| струм: 0,1 мА | ||
| роздільність зворотного зчитування | напруга: 1 мВ | |
| струм: 0,1 мА (низький струм: 1 мкА), частота вибірки: 8 квиб/с | ||
| точність програмування за 1 рік (25±5℃) | напруга: канали 1-3: ±(0,03% + 8 мВ), канал 4: ±(0,04% + 4 мВ) | |
| струм: канали 1-3: ±(0,15% + 5 мА), канал 4: ±(0,15% + 10 мА) | ||
| точність зворотного зчитування за 1 рік (25±5℃) | напруга: канали 1-3: ±(0,03% + 8 мВ), канал 4: ±(0,08% + 3 мВ) | |
| струм: канали 1-3: ±(0,15% + 5 мА), канал 4: ±(0,15% + 10 мА) 0,25% + 28 мкА (при вимірюванні низького струму в постійних умовах) |
||
| Час відгуку під час програмування напруги (1% загальної зміни) | канали 1-3 | зростання: повне навантаження <50 мс; холостий хід < 30 мс |
| падіння: повне навантаження < 50 мс;; холостий хід < 400 мс | ||
| канал 4 | зростання: повне навантаження <15 мс; холостий хід <14 мс | |
| падіння: повне навантаження <20 мс; холостий хід <100 мс | ||
| Температурний коефіцієнт на ℃ (% від вихідного значення + зміщення) | канал 1 | напруга: 0,01% + 4 мВ; струм: 0,01% + 2 мА |
| канал 2 | напруга: 0,01% + 4 мВ; струм: 0,01% + 2 мА | |
| канал 3 | напруга: 0,01% + 4 мВ; струм: 0,01% + 2 мА | |
| канал 4 | напруга: 0,01% + 4 мВ; струм: 0,01% + 3 мА | |
| Блокування клавіш | так | |
| Відображення форм сигналу | так | |
| Таймер | так | |
| Затримка | так | |
| Запис, аналіз, моніторинг | так | |
| Інтерфейси | USB Host, USB Device, LAN, цифрове введення/виведення | |
| Завантаження сховища | не менше ніж 10 груп | |
| Дисплей | 4,3-дюймовий TFT РК, WVGA (480×272) | |
| Вхідна напруга | AC 100 В / 120 В / 220 В / 230 В ±10%, 50/60 Гц | |
| Робоча температура | 0℃ до +40℃ | |
| Температура зберігання | -10℃ до +60℃ | |
| Вологість | 20% до 80% відносної вологості | |
| Висота | до 2000 метрів | |
| Вага | 10,5 кг | |
| Габарити (Ш×В×Г) | 225 мм × 159,6 мм × 445 мм | |
Посібник користувача
Завантажити посібник користувача для UNI-T UDP4303S (англ.).
Комплектація
- Блок живлення UNI-T UDP4303S — 1 шт.
- Кабель живлення 3C — 1 шт.
- USB-кабель — 1 шт.
- Заводський протокол калібрування — 1 шт.
