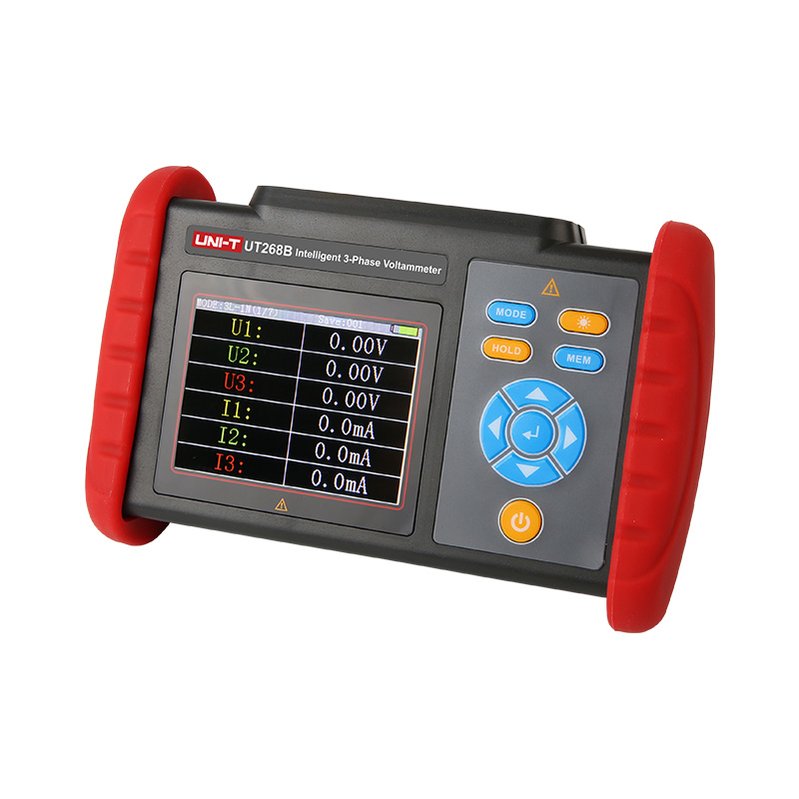

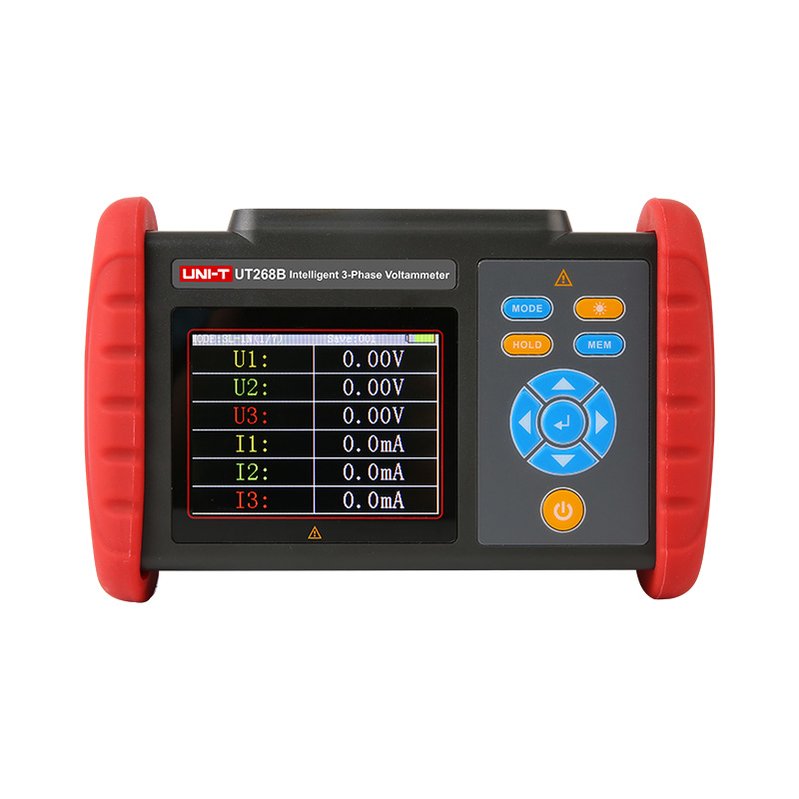

UNI-T UT268B – це цифровий 3-фазний вольтамперметр. Високоточний, інтелектуальний та багатофункціональний прилад для вимірювань у мережах промислової частоти.
Прилад використовує сучасний мікропроцесор та технологію цифрової обробки сигналів для вимірювання різних параметрів, зокрема, напруги, струму, потужності, частоти, коефіцієнту потужності та фазових співвідношень. Він може визначати схеми підключення трансформаторів, тестувати індуктивні та ємнісні кола, а також перевіряти правильність підключення електролічильників. Завдяки струмовимірювальним кліщам, вимірювання можна виконувати безпечно та точно, без розриву кола, що робить прилад портативним та зручним.
Особливості
- Великий РК-дисплей
- Великі кліщі: діаметр до 50 мм.
- Багатофункціональність: вимірювання 3-фазної напруги, струму, фази, частоти та потужності
- Автоматичне вимкнення живлення
- Утримання даних
- Вбудований літієвий акумулятор, що перезаряджається
- Зберігання даних: до 500 записів
Технічні характеристики
| Параметр | Діапазон | Точність |
|---|---|---|
|
Змінна напруга |
0,00 В ~ 600 В |
±(1,5% від вим +3 од.) |
|
Змінний струм |
0,0 мА ~ 1000 А | ±(1,5% від вим.+3 од.) |
|
Діапазон фаз |
0,0° ~ 360,0° | ±1° |
|
Активна потужність |
0,0 Вт ~ 600 кВт | ±(3% від вим.+3 од.) |
|
Реактивна потужність |
0,0 ВАр ~ 600 кВАр | ±(3% від вим.+3 од.) |
|
Повна потужність |
0,0 ВА ~ 600 кВА | ±(3% від вим.+3 од.) |
| Частота | 45 Гц~65 Гц | ±0,1 Гц |
|
Коефіцієнт потужності |
-1~+1 | ±0,03 |
| Загальні характеристики | ||
| Функції | вимірювання 3-фазної напруги, струму, фази, частоти вимірювання потужності (активної, реактивної, повної, коефіцієнта потужності та загальної) вимірювання частоти і чергування фаз в електромережі автоматичне визначення обмоток трансформатора, ємнісного та індуктивного навантаження; виявлення помилок підключення в 3-фазних 3-провідних і 3-фазних 4-провідних схемах |
|
| Живлення | літієвий акумулятор DC3,7 В великої ємності, з можливістю повторного заряджання робочий струм: 250 мА, безперервна робота до 5 годин |
|
| Дисплей | РК; 71 мм × 52 мм | |
|
Розмір кліщів |
Φ50 мм | |
|
Чергування фаз |
пряме: U1, U2 та U3 або I1, I2 та I3; курсор блимає зліва направо по черзі зворотне: U1, U2 та U3 або I1, I2 та I3; курсор блимає з правого боку наліво |
|
| Частота вибірки | 2 рази/с | |
| Утримання даних | √ | |
| Зберігання даних | 500 записів | |
| Автовимкнення | √ | |
| Підсвічування | √ | |
| Індикатор низького заряду | √ | |
| Габарити | 187 мм × 191 мм × 51 мм | |
| Довжина вимірювальних дротів | 1,5 м | |
| Довжина кабелю кліщів | 2 м | |
| Робоча температура | -10°C~40°C; <80%RH | |
| Температура зберігання | -10°C~60°C; <70%RH | |
| Випробувальна напруга | 1000 В, 50 Гц синусоїдальна змінна напруга між колом вольтамперметра і корпусом протягом однієї хвилини | |
| Конструкція | подвійна ізоляція | |
| Стандарти безпеки | IEC61010-1 CAT III 600В, IEC61010-031, IEC61326, клас забруднення 2 |
|
| Джерело живлення | літієвий акумулятор DC 3,7 В, що перезаряджається, великої ємності | |
| Вага | вольтамперметр: 450 г (з акумулятором) струмовимірювальні кліщі: 440 г × 3 шт. вимірювальні дроти: 250 г |
|
Посібник користувача
Завантажити посібник користувача для UNI-T UT268B (англ.).

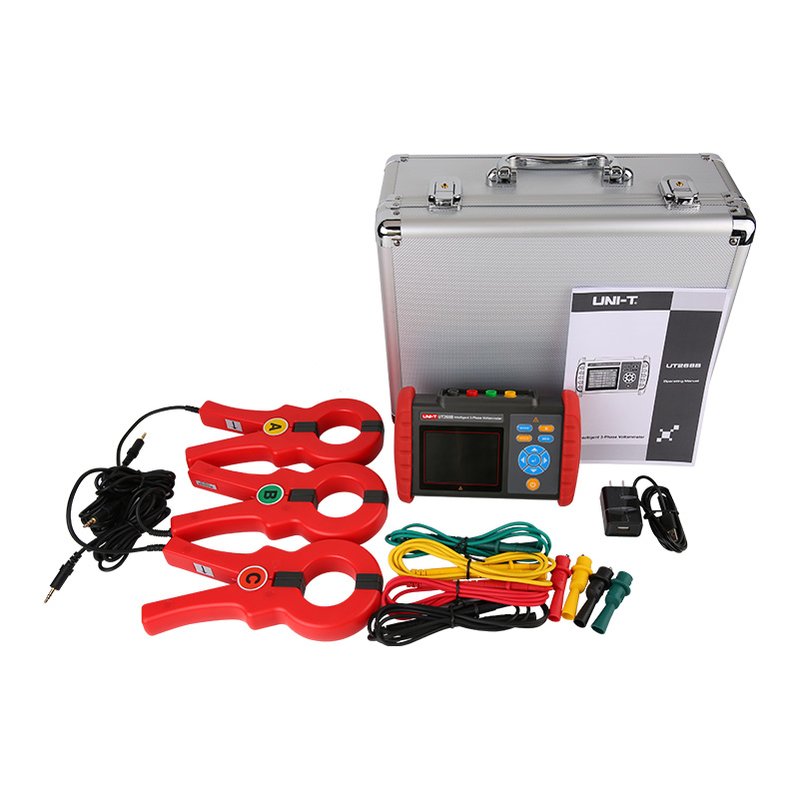

Комплектація
- Вольтамперметр — 1 шт.
- Захисний кейс — 1 шт.

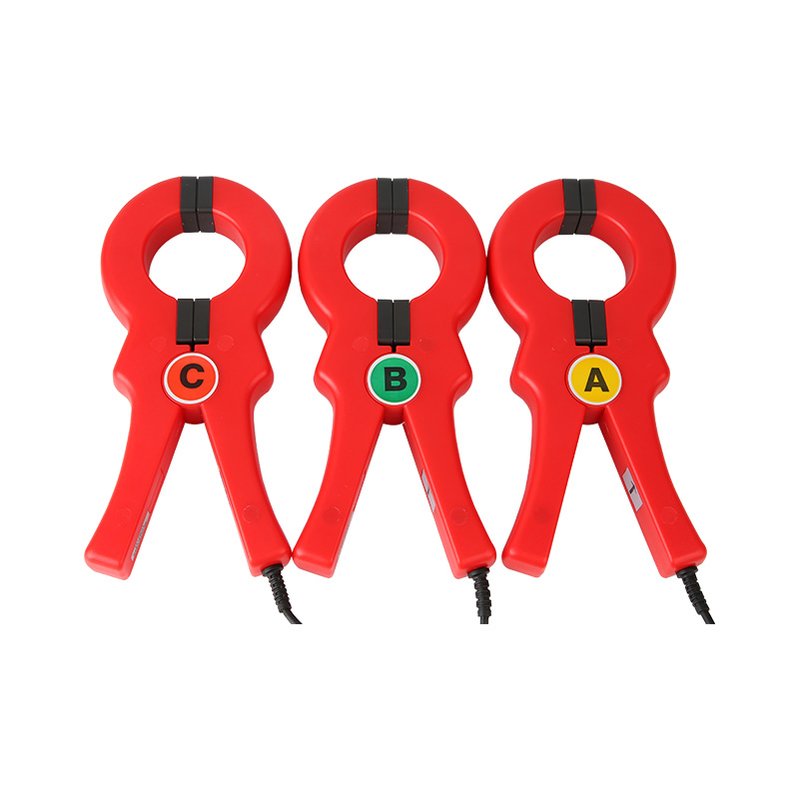

- Струмовимірювальні кліщі — 3 шт.
- Вимірювальні дроти — 4 шт.
- Зарядний пристрій і USB-кабель — 1 комплект
- Посібник користувача — 1 шт.
