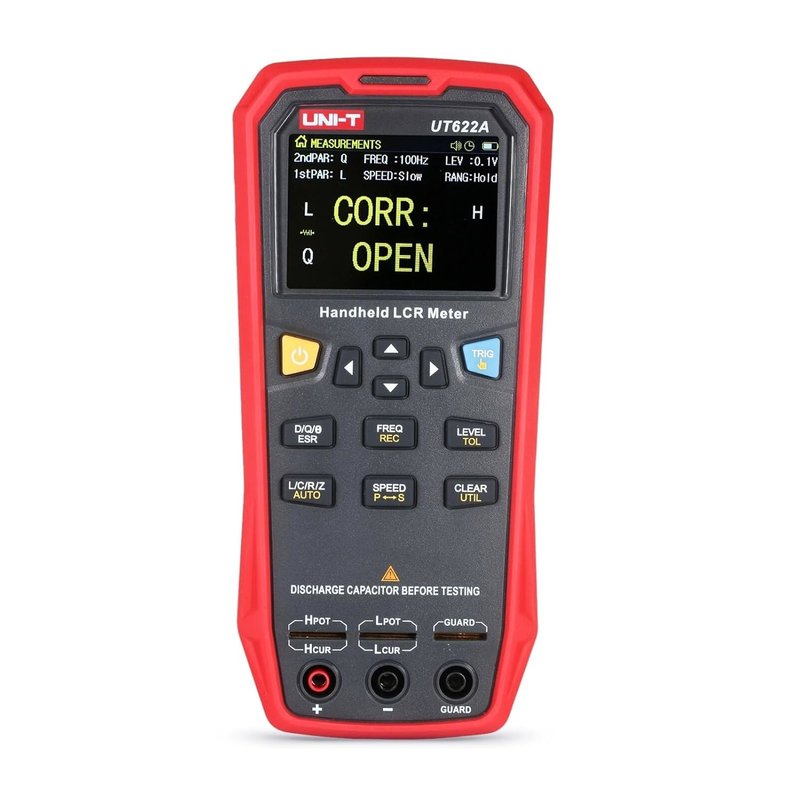

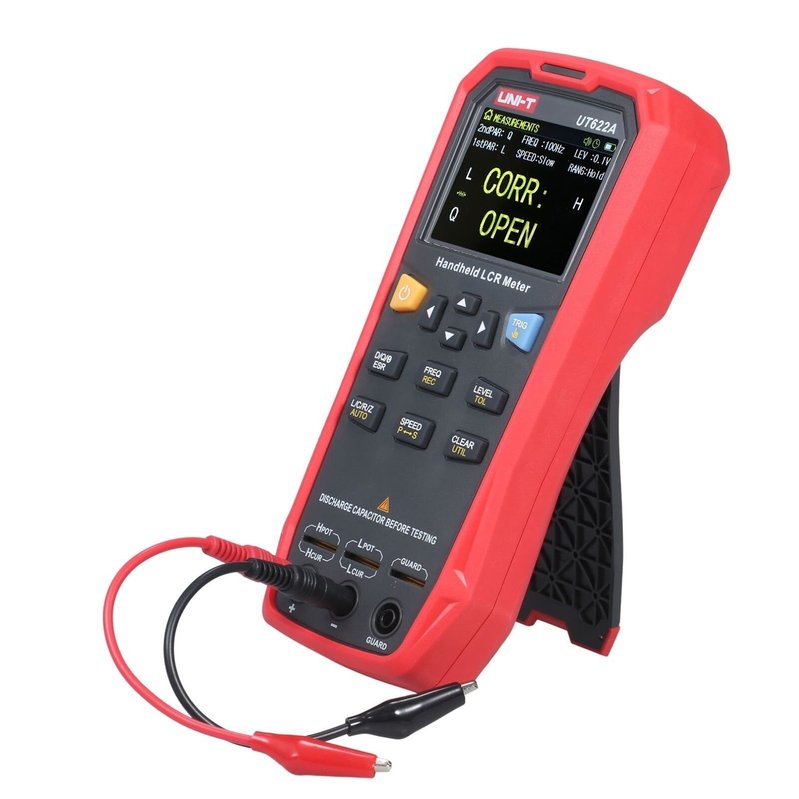

UNI-T UT622A – це портативний вимірювач індуктивності, ємності та опору, що відзначається широким вибором параметрів вимірювання, високою точністю вимірювань, швидкістю роботи та тривалим часом очікування. Завдяки чіткому та інтуїтивно зрозумілому 2,8-дюймовому TFT LCD-дисплею, літій-полімерному акумулятору ємністю 3,7 В 1800 мА·год та тестовій частоті до 10 кГц, вимірювач можна використовувати для тривалих точних і зручних вимірювань у будь-яких умовах. Прилад підходить для вимірювань в лабораторних та навчальних умовах, на виробничих лініях, в пунктах технічного обслуговування тощо.
Особливості
- Висока швидкість тестування
- Точність вимірювання до 0,1%
- Постійний вихідний опір 100 Ом
- Режим утримання та запису даних
- Високояскраве високонтрастне підсвічування дисплею
- Надзвичайно низьке енергоспоживання та тривалий час роботи від акумулятора (до 8 год.)
- Стандартний інтерфейс Mini-USB, набір команд SCPI
- Функція автоматичного вимкнення
Технічні характеристики
| UNI-T UT622A | UNI-T UT622C | UNI-T UT622E | |
|---|---|---|---|
| Тестова частота вибірки | 100 Гц, 120 Гц, 1 кГц, 10 кГц | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц | |
| Рівень тестування | 0,1 В rms, 0,3 В rms, 1 В rms | ||
| Вихідний опір | 100 Ом | ||
| Параметри вимірювання | Основні: L/C/R/Z | Основні: L/C/R/Z/DCR | |
| Вторинні: D/Q/θ/ESR | Вторинні: D/Q/θ/ESR | ||
| Швидкість тестування | Висока (20 разів/с), середня (5 разів/с), низька (2 рази/с) | ||
| Швидкість тестування DCR | Висока (20 разів/с), середня (5 разів/с), низька (2 рази/с) | ||
| Діапазон допусків | 1% ~ 20% | ||
| Еквівалентний режим | Послідовний/паралельний | ||
| Корекція допуску | Обрив/коротке замикання | ||
| Макс. кількість зчитувань основних параметрів | 99999 | ||
| Мін. роздільна здатність | 0,0001 | ||
| Макс. похибка | 0,10% | ||
| Температурний коефіцієнт | 0,1× (задана точність) /°C (0°C ~ 18°C або 28°C ~ 40°C) | ||
| Фізичні характеристики | |||
| Живлення | Літій-полімерний акумулятор 3,7 В 1800 мА·год | ||
| Вхід: 220 В (1+10%), 50 Гц (1+5%) | |||
| Вихід Mini-USB: 5 В, 1 А | |||
| Дисплей | 2,8-дюймовий TFT РК-дисплей, 320×240 | ||
| Інтерфейс | Mini USB | ||
| Тестові порти | Триконтактні гнізда, п’ятиконтактні роз’єми | ||
| Запобіжник тестових портів | 0,1 А/250 В | ||
| Габарити | 93 × 192 × 44 мм | ||
| Вага | 420 г | ||
Завантаження
Технічні дані
Завантажити технічні дані вимірювачів RLC UNI-T серії UT622 (англ.)
Інструкція користувача
Завантажити інструкцію користувача до вимірювачів RLC UNI-T серії UT622 (англ.)
Комплектація
- Вимірювач RLC UNI-T UT622A — 1 шт.
- Адаптер живлення 5 В 1 А — 1 шт.
- USB-кабель — 1 шт.
- Чотириполюсні вимірювальні щупи Кельвіна — 1 комплект
- Вимірювальні щупи типу «крокодил» з гумовими насадками — 1 комплект
- Інструкція користувача — 1 шт.
