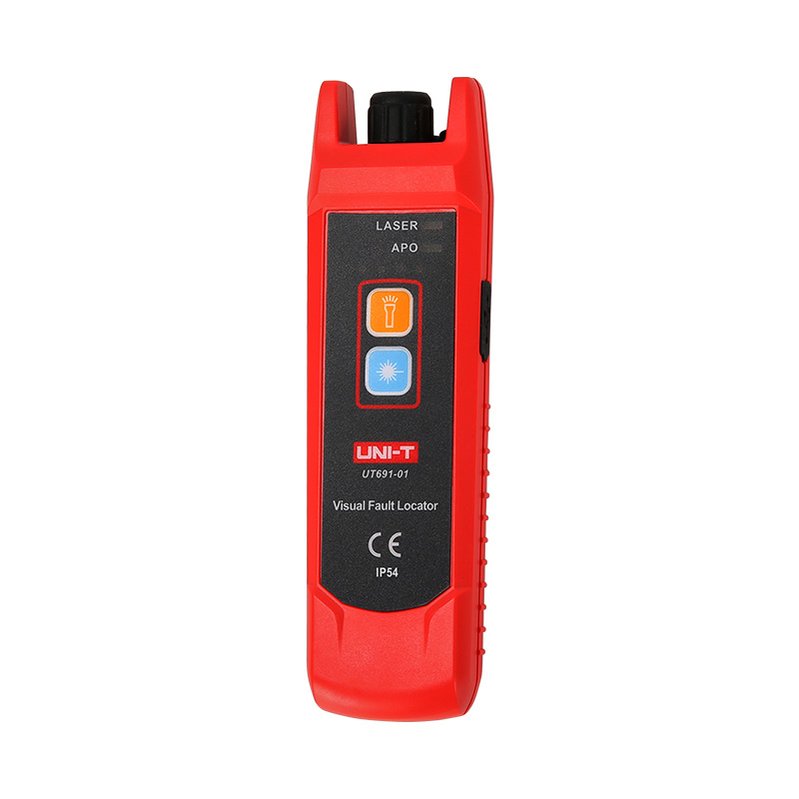

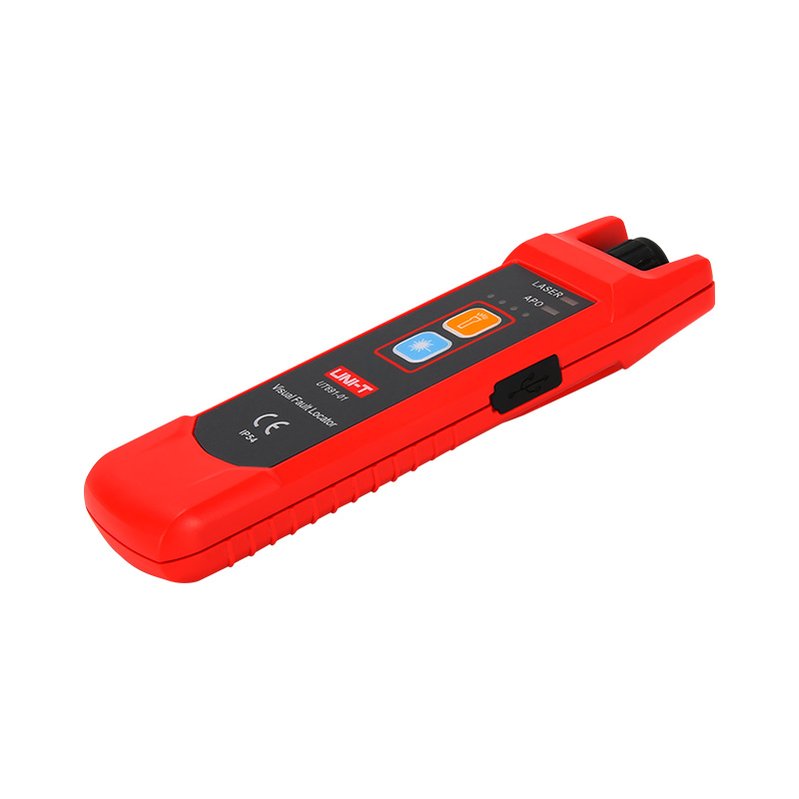

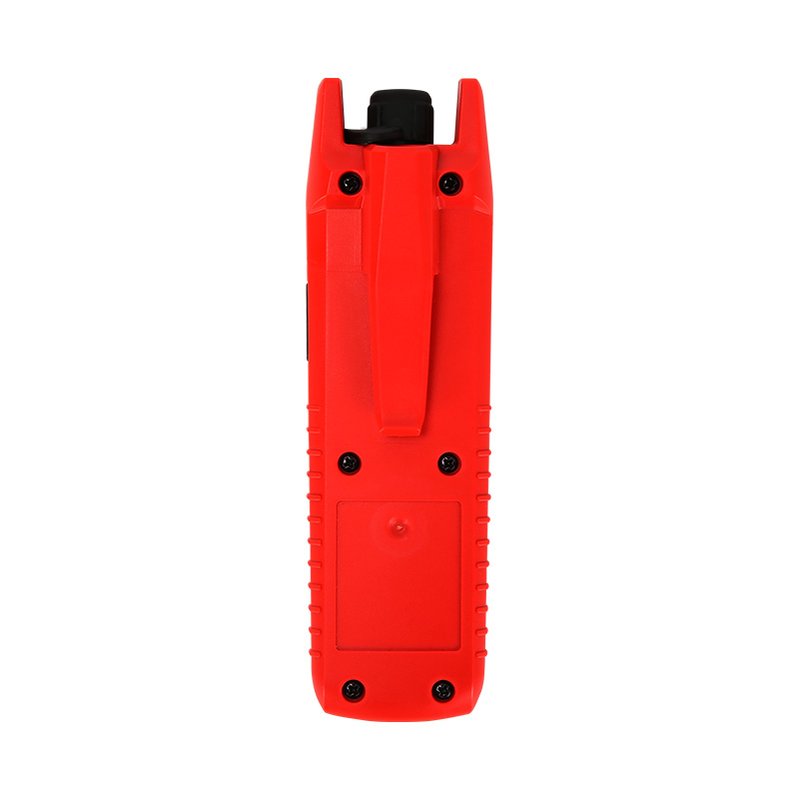

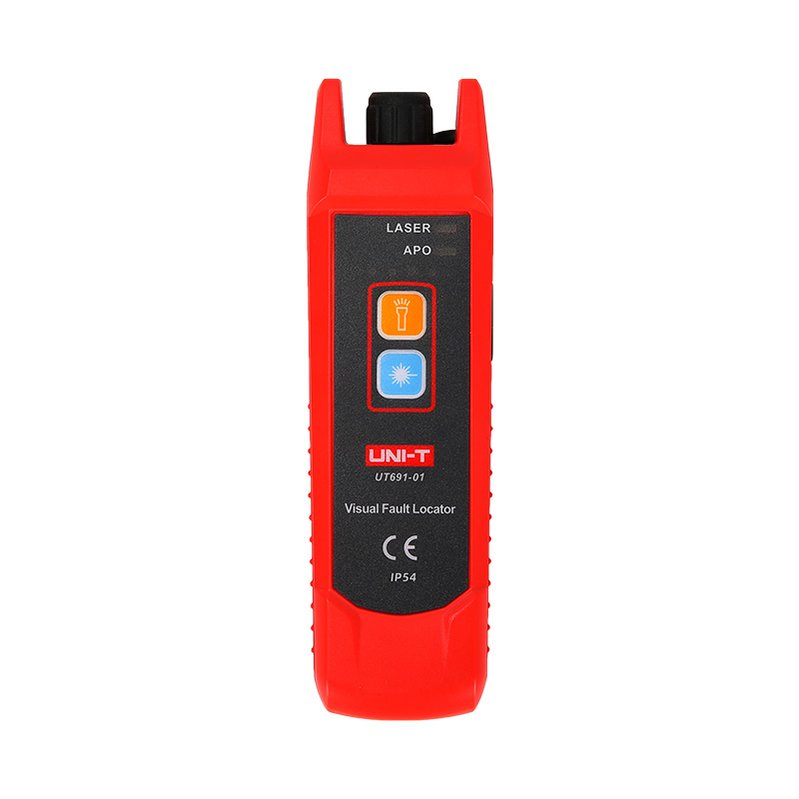

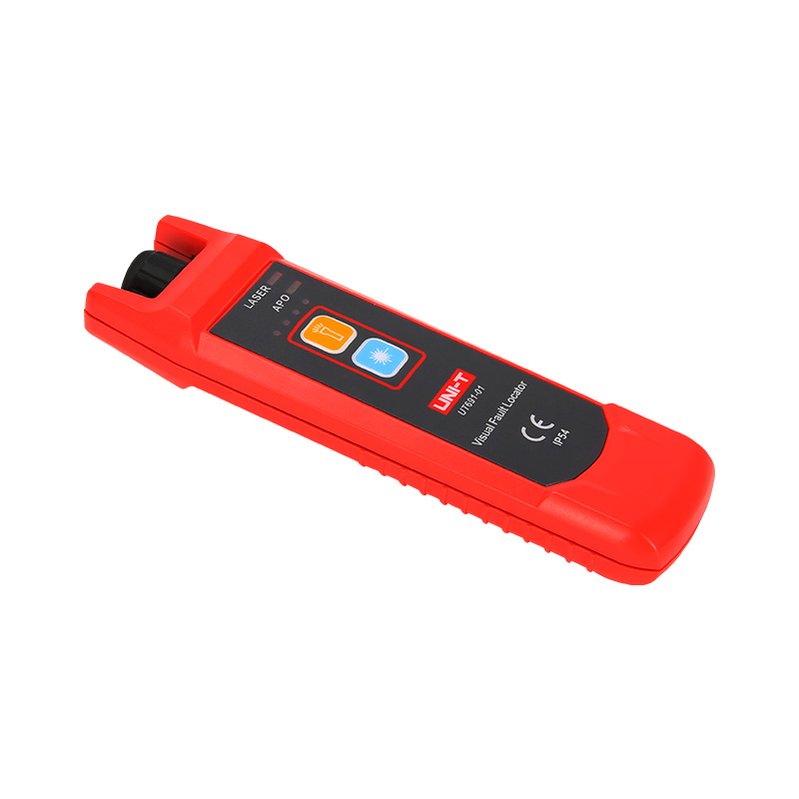

UNI-T UT691 – це серія візуальних локаторів, призначена для виявлення та локалізації несправностей в оптичних волокнах, а також для ідентифікації волокна від початку до кінця. Прилади мають захист IP54, використовують видиме червоне світло (довжина хвилі 650 нм) і працюють в двох режимах. Завдяки функціям автоматичного вимкнення, індикації заряду батареї і вбудованому ліхтарику, широко використовуються при будівництві та обслуговуванні ВОЛЗ, в оптоволоконному зв’язку, сенсориці і системах кабельного телебачення.
Особливості
- Сертифікація: CE, UKCA
- Протиковзний ергономічний дизайн
- Вбудований світлодіодний ліхтарик
- Акумулятор 3,7 В, 1050 мАг (перезаряджається)
- Індикатори рівня заряду та роботи лазера
- Довжина хвилі червоного світла: 650±20 нм
- Універсальний роз’єм 2,5 мм
- Автоматичне вимкнення
- Клас захисту IP54
Технічні характеристики
| Модель | UT691-01 | UT691-10 |
|---|---|---|
| Потужність лазера | ≥1 мВт | ≥10 мВт |
| Діапазон довжини оптичного волокна | 2–3 км | 8–10 км |
| Довжина хвилі червоного світла | 650±10 нм | |

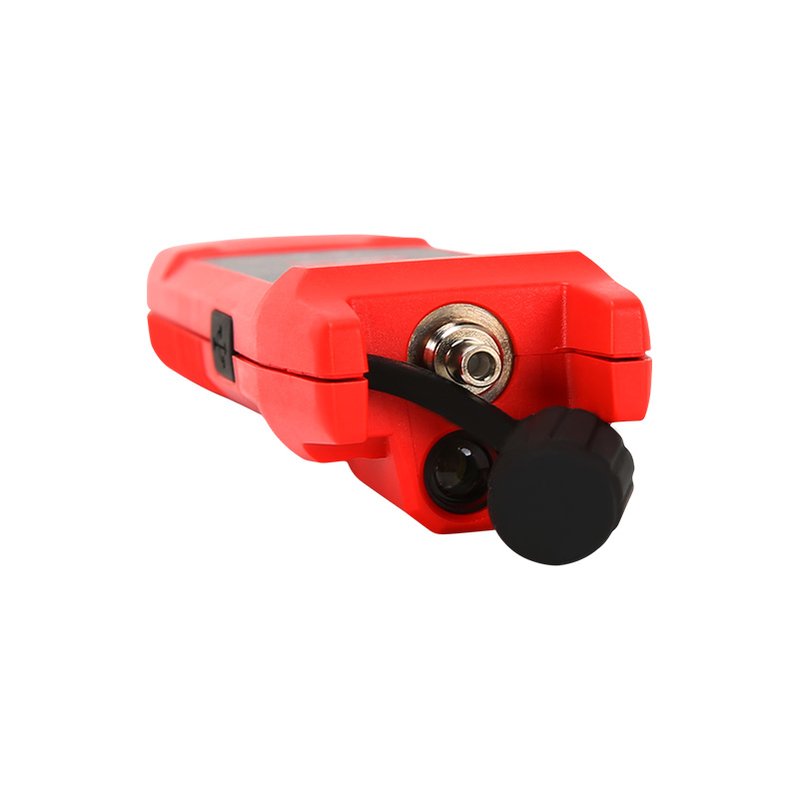

| Роз’єм для оптоволокна | універсальний FC-роз’єм 2,5 мм | |
| Джерело живлення | літій-полімерний акумулятор 3,7 В, 1050 мАг | |
| Час роботи від акумулятора | ＞12 год | ＞7 год |
| Індикатор рівня заряду | рівень заряду відображається 4 синіми світлодіодами (не працює при увімкненому ліхтарику) | |
| Індикатор автоматичного вимкнення | світлодіод блимає білим світлом 3 рази | |
| Режими роботи лазера | безперервний / імпульсний | |
| Напруга / струм зарядки | DC 5 В, менше ніж 1 А | |
| Автоматичне вимкнення | вимкнення через 15 хв (налаштовується вручну) | |
| Попереджувальний символ | ✓ | |
| Попередження | ✓ | |
| Тест на ресурс кнопок | ＞5000 натискань | |
| Ударостійкість | падіння з висоти 1 м | |
| Вага | 62 г | |
| Габарити | 130 мм × 38 мм × 27 мм | |
Посібник користувача
Завантажити посібник користувача для UNI-T UT691 (англ.).
Комплектація
- Тестер оптоволокна UNI-T UT691-01 — 1 шт.
- Посібник користувача — 1 шт.
